CAT6 4x2x23/7 AWG Stranded S/FTP LSZH-SHF1

संक्षिप्त वर्णन:

अर्ज: दूरसंचार प्रणाली, उच्च डेटा दर, कमी BER सह उच्च बँडविड्थ डिजिटल ऍप्लिकेशन, घरातील वापर, निश्चित स्थापना.


उत्पादन तपशील

उत्पादन टॅग

अर्ज: दूरसंचार प्रणाली, उच्च डेटा दर, कमी BER सह उच्च बँडविड्थ डिजिटल ऍप्लिकेशन, घरातील वापर, निश्चित स्थापना.

स्टोअर: -20 ते 75 डिग्री सेल्सियस
येथे स्थापित करा: 0 ते +60 °C, वाकणे किमान: 20 वेळा OD
येथे ऑपरेट करा: -20 ते +75 °C, वाकणे किमान: 10 पट OD
कमाल पुल: 110N
वजन: 80 किलो/किमी
मानके: ISO/IEC 11801, IEC 61156-1, IEC 61156-5, IEC
60092-350, IEC 60092-360, RoHS-2 2011/65/EU

डिझाइन आणि बांधकाम

कंडक्टर: अडकलेली बेअर कॉपर वायर
कंडक्टर आकार: 23AWG
इन्सुलेशन: पीई-फोम/स्किन-पीई
इन्सुलेशन OD: सामान्य Ø1.41±0.05mm.
इन्सुलेशन जाडी 0.39 मिमी
जोडी: 2 इन्सुलेटेड कंडक्टर एका जोडीमध्ये एकत्र अडकले आहेत
रंग कोड: 1. पांढरा/निळा + निळा 2. पांढरा/केशरी + नारिंगी
3. पांढरा/हिरवा +हिरवा 4. पांढरा/तपकिरी + तपकिरी
शील्ड पेअर टू पेअर: अॅल्युमिनियम फॉइल-पॉलिएस्टर टेप
शिल्ड पेअर टू पेअर कव्हरेज 100%
बाह्य ढाल: घन टिन केलेली तांब्याची वेणी
बाह्य ढाल कव्हरेज: नाम.६५%
बाह्य जाकीट: LSZH SHF1
नाममात्र बाह्य आवरण जाडी 0.75±0.30 मिमी
बाह्य जाकीट OD: 8.4±0.50 मिमी
चिन्हांकित करणे: YANGERTM CAT6 4x2x23/7 AWG अडकलेले S/FTP LSZH-SHF1
बाह्य जाकीट रंग: राखाडी

पर्यावरणीय गुणधर्म आणि अग्निशमन कामगिरी

वायूंच्या आंबटपणाची डिग्री: IEC 60754-1/2
हॅलोजन ऍसिड वायू: IEC 60754-1/2
धूर उत्सर्जन: IEC 61034-1/2
फ्लेम रिटार्डंट: IEC 60332-1-2
अग्निरोधक: IEC 60332-3-22

विद्युत वैशिष्ट्ये

कंडक्टरचा प्रतिकार @ 20°C: ≤ 95.0Ω /km
इन्सुलेशन प्रतिरोध: ≥ 5000 MΩ किमी
सरासरी वैशिष्ट्यपूर्ण प्रतिबाधा @ 100MHz 100 ± 5 Ω
हस्तांतरण प्रतिबाधा: <100mΩ/m @ 10MHz
विलंब स्क्यू(4~100MHz): ≤45ns/100m
वेग घटक: 69%
जोडीमध्ये कंडक्टर प्रतिरोध असंतुलित: ≤2.0%
जोडी दरम्यान कंडक्टर प्रतिरोध असमतोल: ≤4.0%
800Hz किंवा 1000Hz वर पृथ्वीवरील कॅपेसिटन्स असंतुलित: ≤160pF/100m
म्युच्युअल कॅपेसिटन्स: ≤56nF/किमी

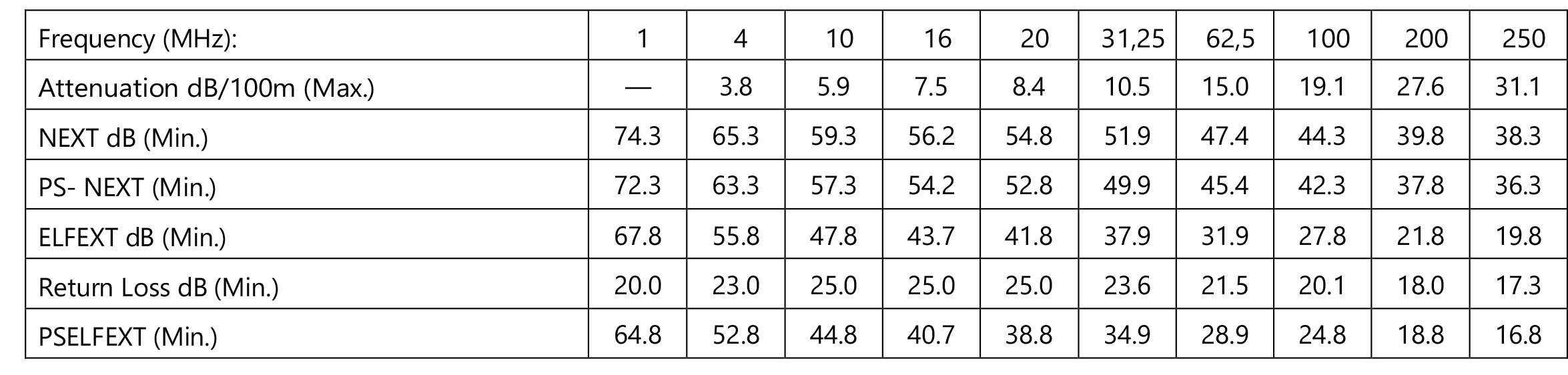

विद्युत गुणधर्म

YANGER-CAT6-4x2x241-AWG-Solid-FUTP-LSZH-SHF1_L272201GY-2

© 2019 यांजर मरीन
सर्व हक्क राखीव.
Yanger (Shanghai) Marine Technology Co., Ltd (Yanger) ने पूर्वसूचना न देता उत्पादनांच्या तपशीलामध्ये बदल करण्याचा अधिकार राखून ठेवला आहे.रेखाचित्रे मोजण्यासाठी असू शकत नाहीत आणि ती फक्त सामान्य आणि माहितीच्या उद्देशाने प्रदान केली जातात.या कॅटलॉगमध्ये असलेली माहिती ही Yanger ची मालकी हक्क आहे आणि Yanger च्या लेखी अधिकृततेशिवाय ती वापरली जाऊ शकत नाही, पुनरुत्पादित केली जाऊ शकत नाही किंवा इतरांना उघड करू शकत नाही.
